Total autonomía y altísima confiabilidad eléctrica tendrá la nueva Refinería de Cartagena.
Un proyecto que ya sobrepasa los 6 mil millones de dólares no puede darse el lujo de tener un sistema eléctrico vulnerable y es por ello que sus diseñadores pensaron en una planta de cogeneración eléctrica con tecnología de punta, sistema isla (esto es totalmente independiente de la red externa) que garantice la normalidad operativa del complejo petrolero.

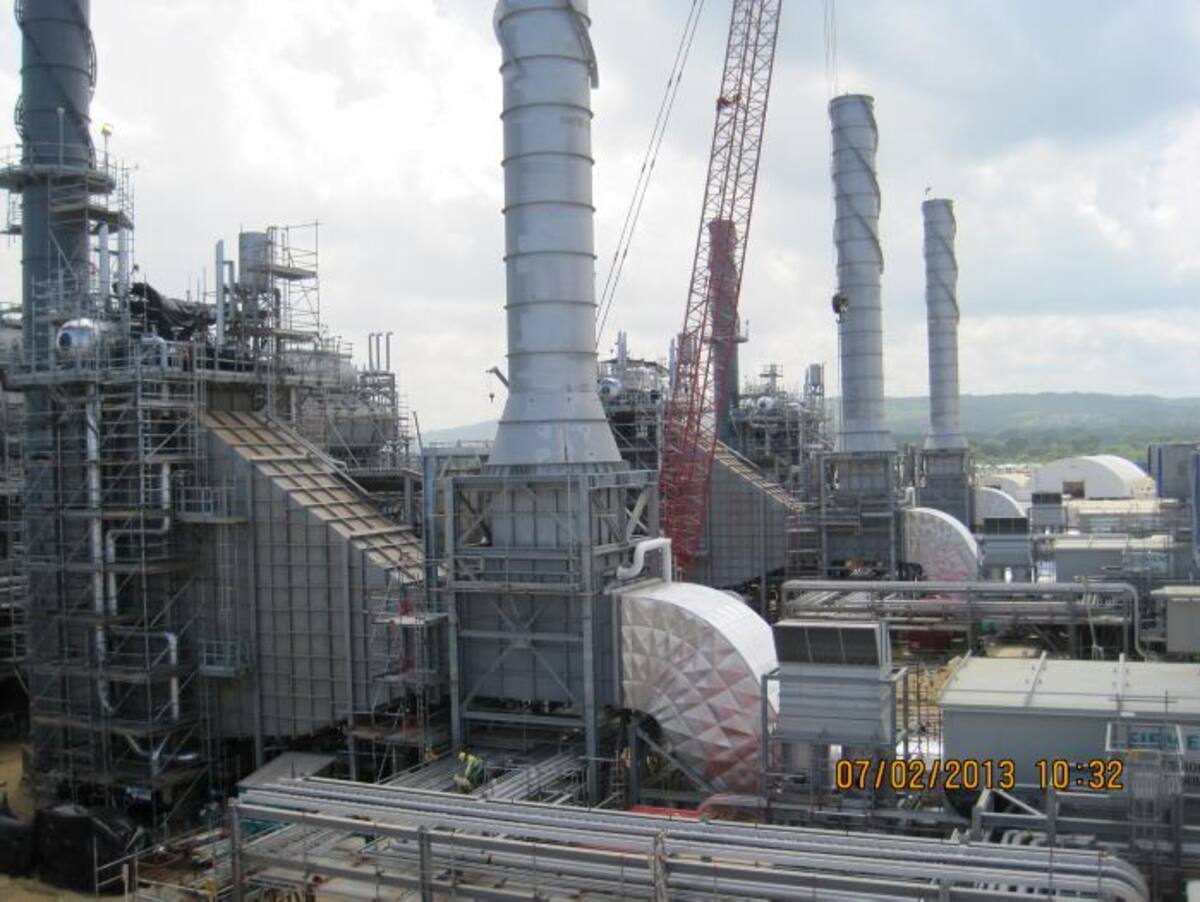

La planta eléctrica de Reficar tendrá una capacidad instalada de 193 megavatios. Generará a gas natural. Igualmente podrá utilizar un combustible alterno (diesel) solo en casos de emergencia.
Constará de tres turbinas de gas de la firma Siemens, ganadora de la licitación, cada una de las cuales producirá 37,5 megavatios y un consumo de gas de 8,5 millones de pies cúbicos/día cada una. Tendrá unas calderas recuperadoras de calor, que toman los gases calientes que se generan en las turbinas y en vez de emitirlos a la atmósfera, los pasa a una caldera que calienta agua y genera vapor a 600 libras, con lo que se genera un patio de generación adicional, con turbinas de vapor (cuatro en total). Dos de ellas de contrapresión y dos de condensación, que generan 20 megavatios de energía adicional, cada una.
El sistema de generación tendrá 7 transformadores de potencia, siendo tres de ellos de 50 MVA cada uno y los 4 restantes de 30 MVA cada uno.
Este proyecto de cogeneración eléctrica tiene un costo de 400 millones de dólares.
La demanda de Reficar
La demanda eléctrica de Reficar será 130 megavatios. Si una turbina de gas falla, se puede sostener la Refinería operando en condiciones normales.
Es tal la capacidad de esta nueva planta eléctrica, que si hipotéticamente se pudiera usar esa capacidad para alimentar la demanda eléctrica de la ciudad, que hoy es de 410 megavatios, aproximadamente, la planta podría atender el 47% de esa demanda.
Ahorro
En términos de menores costos, esta planta le representa a Reficar el ahorro de 4 centavos de dólar por kilovatio hora. Esto es algo así como 23 millones de dólares al año, aproximadamente, por ser autónomos y no conectarse a la red externa.
El suministro del gas
Para el suministro del gas que requerirá la planta, se suscribió un convenio con Promigas, que se encargará de entregar 40 millones de pies cúbicos por día. El combustible provendrá de La Guajira.
Son responsables de esta planta Chicago Bridge & Iron (CB&I) con la asistencia de Siemens y Macchi.
Para su operación, desde el Centro de Control Central de la Refinería, al menos serán requeridas 14 personas para realizar el control de la operación (3 técnicos de consola en cada turno + 2 por reemplazos).
Cronograma
A comienzos de julio, la planta eléctrica llevaba un avance general del 72%. En el ensamblaje de las turbinas ya es más del 95%. Se estima que se terminarán las unidades en este año, solo falta el trabajo eléctrico. La generación se inicia a mediados de 2014, para atender a las primeras unidades que entren en operación.
VENTAJAS
- La nueva planta de generación eléctrica de Reficar tendrá una operación más limpia y unos menores niveles de emisión a la atmósfera.
- Esa autonomía eléctrica le representará una altísima confiabilidad a toda la operación de la Refinería.
- En materia de seguridad, su diseño con la más reciente tecnología, le permitirá redundancia en sus sistemas de control. El monitoreo de variables se hará mediante un sistema llamado EMCS (Electrical Monitoring Control System). Permite operar la Refinería completa aún con una turbina fuera de servicio.
- La planta cuenta con un sistema de control de emisiones NOX en los quemadores de la turbina, que cumple con las regulaciones colombianas e internacionales ( IFC- International Financial Corporation).
